Curvas de Lissajous: quando movimentos viram desenhos

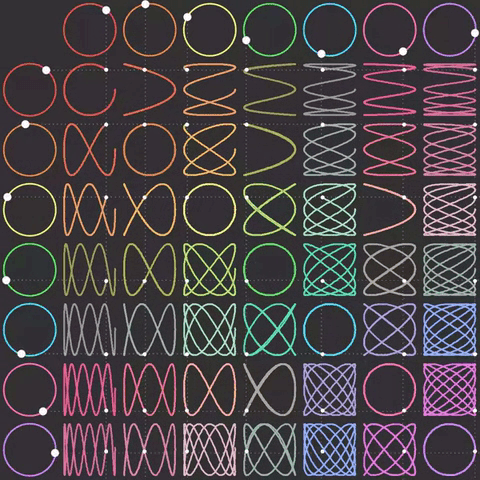

O que estamos vendo nessa imagem?

Uma grade de desenhos que nascem da combinação de dois movimentos repetitivos. Essas figuras são chamadas curvas de Lissajous. Não são linhas escolhidas ao acaso: cada ponto obedece a uma regra horizontal e a uma regra vertical ao mesmo tempo.

O círculo de cima fornece a posição horizontal: imagine a sombra de seu ponto caindo sobre uma régua. O círculo da esquerda fornece a posição vertical. Juntando as duas coordenadas, encontramos o ponto branco dentro do quadrado. A linha colorida guarda seu caminho.

Você pode acompanhar isso sem conhecer seno ou cosseno. Primeiro observe a galeria; depois volte às fórmulas, se quiser entender como o desenho é calculado.

1. Coordenadas: onde está o ponto?

A coordenada $x$ diz o quanto andamos para a esquerda ou para a direita. A coordenada $y$ diz o quanto subimos ou descemos. Um par $(x,y)$ indica uma posição no plano.

Aqui, cada coordenada muda continuamente. O resultado é uma curva paramétrica: em vez de calcular uma coordenada apenas a partir da outra, calculamos as duas a partir do mesmo instante.

2. Frequência: quantas vezes o movimento se repete?

Na nova galeria, os números de 1 a 7 indicam quantas voltas ocorrem no mesmo intervalo de observação. Um círculo marcado com 6 dá seis voltas enquanto o marcado com 2 dá duas. O primeiro gira três vezes mais rápido.

Frequência e período são diferentes: frequência conta repetições por intervalo; período mede quanto tempo demora uma repetição. Quanto maior a frequência, menor o período. Como o arquivo de referência não identifica uma escala física de tempo, não podemos dizer que seus números seriam hertz ou segundos. A nossa galeria usa um intervalo de referência, e o controle de velocidade só muda o ritmo de reprodução na tela.

3. Proporção: por que os desenhos mudam?

Selecione $X=1$ e $Y=1$. Os movimentos têm o mesmo ritmo. Com amplitudes iguais e as fases iniciais desta animação, aparece um círculo.

Agora experimente $X=1$ e $Y=2$. O movimento vertical se repete duas vezes enquanto o horizontal se repete uma. Isso muda o caminho inteiro: surge uma figura em oito.

Compare $X=2, Y=3$ com $X=4, Y=6$. A proporção continua a mesma:

$\frac{2}{3}=\frac{4}{6}.$

Com as mesmas amplitudes e fases iniciais, a forma é a mesma. No segundo caso, porém, o movimento é percorrido duas vezes no intervalo em que o primeiro é percorrido uma vez. A forma depende da proporção; a velocidade absoluta muda o ritmo.

4. Fase: em que parte da volta estamos?

Dois movimentos podem ter a mesma frequência e começar em posições diferentes. Essa diferença é a fase.

Na diagonal da nossa galeria, o movimento horizontal começa no extremo direito enquanto o vertical começa no centro, em movimento para cima. Por isso frequências iguais produzem círculos. Se ambos os movimentos começassem alinhados, poderíamos obter uma reta; outras diferenças de fase podem produzir elipses. Portanto, a frequência sozinha não determina toda a figura.

A galeria mantém a fase fixa para você investigar uma mudança de cada vez: a proporção entre as frequências.

5. Uma passagem pelo mesmo lugar não basta

Escolha $X=4$ e $Y=6$ e coloque a barra em 25%. O ponto volta à posição inicial, mas X completou uma volta e Y completou uma volta e meia. Os dois círculos ainda não estão juntos na fase inicial.

Em 50%, X completou duas voltas e Y completou três. Agora o par de movimentos realmente recomeça. Isso ensina a diferença entre encontrar a mesma posição e repetir o mesmo estado do movimento. Também explica por que contar os cruzamentos ou laços, sozinho, não resolve o problema.

A matemática por trás, se você quiser ir além

Usando $u$ como a fração do intervalo de observação, a nossa galeria calcula:

$x(u)=\cos(2\pi a u),\qquad y(u)=\sin(2\pi b u).$

Os inteiros $a$ e $b$ são as quantidades de voltas escolhidas. Seno e cosseno transformam um ângulo em uma coordenada. A tela inverte o sinal vertical porque, em pixels, as posições aumentam para baixo; o desenho matemático usa positivo para cima.

Quando a razão entre as frequências é racional e elas permanecem constantes, o movimento é periódico: existe um instante em que as duas fases retornam juntas. Todos os pares desta galeria têm essa propriedade. A forma visível pode se cruzar ou ser parcialmente retraçada antes desse reinício.

Onde isso aparece fora da imagem?

Física e sinais: um osciloscópio em modo XY pode usar um sinal para o eixo horizontal e outro para o vertical. O desenho ajuda a comparar seus ritmos e fases. Veja os exemplos em XYZs of Oscilloscopes, da Tektronix (PDF).

Som: vibrações também têm frequência. Relações como $2:1$ e $3:2$ aparecem no estudo de intervalos musicais. A galeria é silenciosa: ela mostra uma relação matemática, não uma gravação de som.

Arte e programação: regras curtas produzem formas complexas. Alterar frequência, amplitude ou fase permite explorar desenhos generativos sem escolher manualmente cada ponto.

Três experiências para fazer agora

1. Compare $(1,1)$, $(2,2)$ e $(7,7)$. O que permanece igual? A forma circular. O que muda? Quantas vezes o círculo é percorrido no intervalo.
2. Compare $(2,3)$ e $(4,6)$. Mesma proporção, mesma forma; ritmo duplicado.
3. Compare $(1,2)$ e $(2,1)$. Trocar os papéis dos eixos muda a orientação e pode mudar a forma com a fase inicial mantida. Não suponha que basta girar a figura: teste e observe.

Referência: Lissajous Curve — Wolfram MathWorld. A imagem e o vídeo na seção de referência foram fornecidos pelo usuário; a animação interativa foi recriada para esta explicação.
